ZigBee 再立上げ

かなり放置してたXBeeですが、良い本を入手したので、再立上げ

• 超お手軽無線モジュールXBee (2100円) CQ出版WebShop

まず、起動確認。

シリアルの設定忘れた。。いろいろやって、結局9600bps

とりあえず、メモ

2台あるうちのこいつはSerial Numberの下2桁がEA
以前のキャプチャ画像を見ると、もう1つの下2桁はFA



◆ユニバーサル基板のXBee(XB1とする)

• タイプ：XBP24BZ7
• firmware version：288C
• ユニバーサル基板
• Serial Number：13A200406F4BEA
• シリアルのボーレート：9600bps
• ZIGBEE END DEVICE AT

(XB1のModem Configuration)

PAN IDを0から7に変更した。Modem Configurationでは、変更した属性は青字になるらしい。

緑と黒は？？？

◆ブレッドボードのXBee(XB2とする)

• タイプ：XBP24BZ7(同じ)
• firmware version：208C
• ブレッドボード
• Seral Number：13A200406F4BFA
• シリアルのボーレート：9600bps
• 設定：ZIGBEE COORDINATOR AT

(以前)

(今回 ※バージョン下がった？)

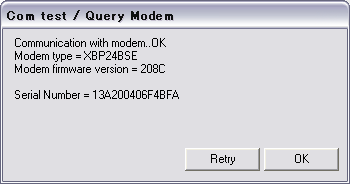

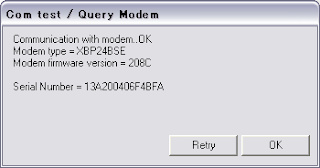

(XB2のModem Configuration)

今日はココまで。。。

 -----------------------------------------------------------------------
2012/07/26

今日は Associated Indicator として、赤いLEDを接続しました。

・COODINATORの場合、1秒間隔で点滅
・ROOTERの場合、0.5秒間隔で点滅

らしいです。
確かに1秒間隔っぽかったです。

回路図アップ
